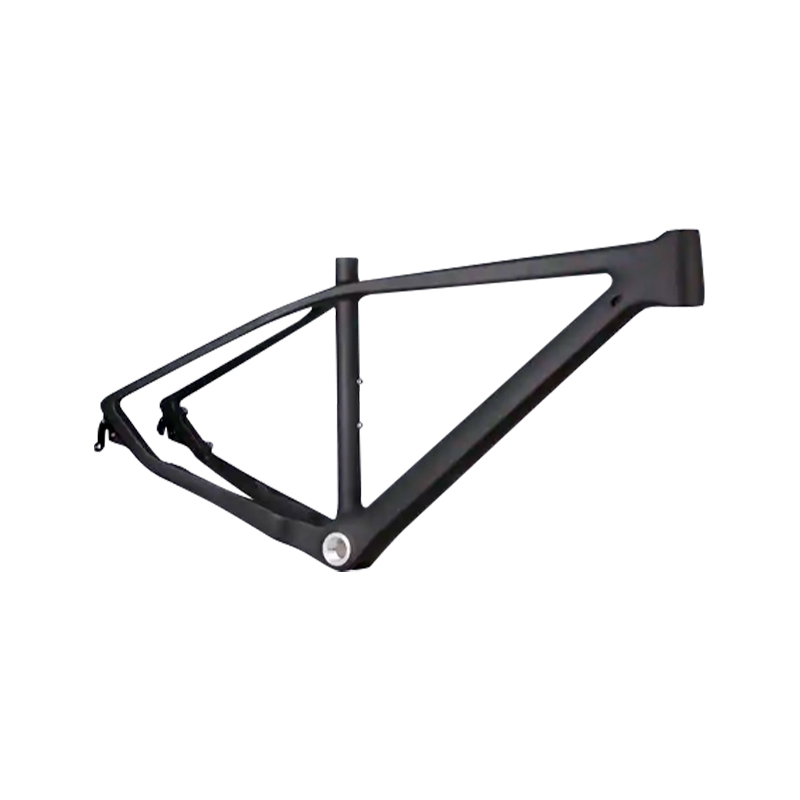

Szénszálas kerékpár váz

A szénszálas kerékpárváz epoxigyanta mátrixba ágyazott szénszálas rétegekből (szövött szénszálas rétegekből) áll. A szénszál erőt ad neki, a gyanta pedig összefűzi. A legtöbb keret több réteg szénszálas/gyanta anyagból (az úgynevezett "prepreg"-ből) készül, és a keret különböző helyein különböző minőségeket és irányokat vettek figyelembe.
Előnyök:

  • Magas merevség/tömeg arány;
  • Fokozott formálhatóság;
  • Aerodinamikus csőprofilokká formázható.
Kapcsolat
Előző：Nagy szilárdságú korrózióállóság Könnyű eveződeszkaKövetkező：Szénszálas könnyű Pickleball lapát
hatókör
Alkotások - Szénszálas
Hajlítóerő MPa 700-900
Szakítószilárdság MPa 300-400
Nyomószilárdságok MPa 150-250
Rugalmassági modulus GPA 200-300
Sűrűségek g/cm 3 1.8
MONOCOQUE · MAGAS MODULUS

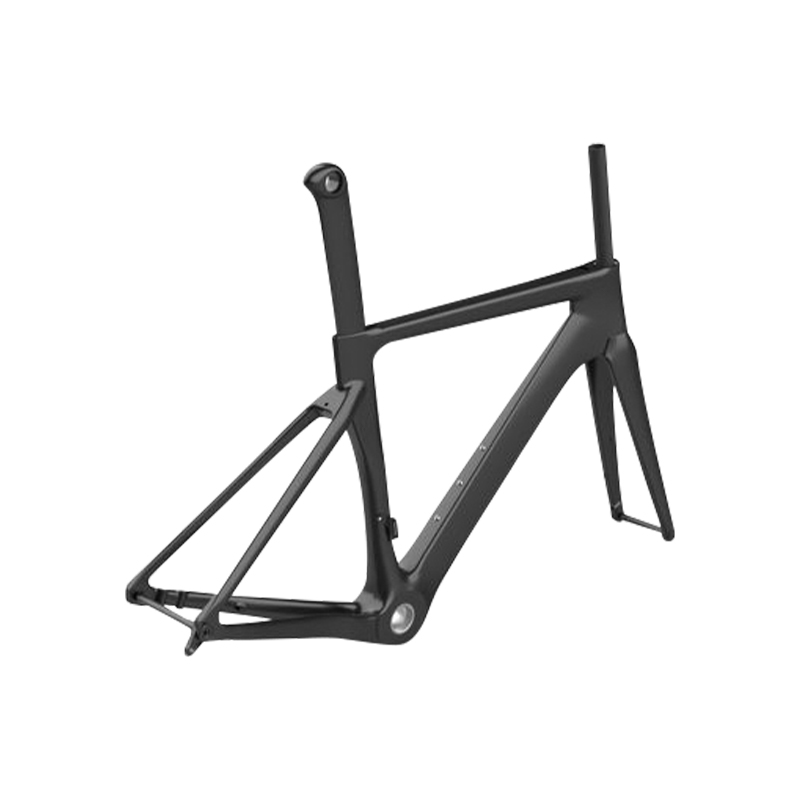

Szénszálas kerékpár váz
Monocoque konstrukció Toray T700, T800 és M40J szénszálas prepreg felhasználásával, EPS belső öntéssel. A váz tömege 850-1150 g (M-es méret, tárcsafékes változat). Az anizotróp merevség-eloszlásra tervezett lerakási ütemterv: a fejcső oldalirányú merevsége 120 N·m/° (EN 14781 szabvány), az alsó konzol torziós merevsége 180 Nm/° 50 N·m nyomaték mellett. Kiesési beállítási tűrés ±0,5 mm, préselhető BB86 héj koncentrikussága 0,05 mm-en belül.
Súly (M) 850-1150 g
BB merevség 180 N·m/°
Villa eltolás 43-48 mm
◆
Szerkezeti előnyök
  • → Fajlagos merevségi arány: 105–120 kN·m/kg, meghaladja az alumínium 6061-et (25 kN·m/kg) és az acélt (20–22 kN·m/kg) azonos tömeggel.
  • → Rezgés csillapítás: Modális csillapítási együttható 0,025–0,035 50–200 Hz-en, csökkentve az útközbeni csillapítást az érintkezési pontokra.
  • → Ütésállóság: Az ejtési teszt teljesítménye az EN 14766 szerint: nincs szerkezeti törés 22 kg 450 mm-es magasságból történő leejtése után.
  • → Korrózióállóság: Nem befolyásolja az izzadság, a sópermet vagy az UV-sugárzás (ASTM B117 szerint tesztelve, 500 óra).
◆
Geometriai és elrendezési adatok
Lánctartó hossza 405–425 mm (mérettől függően)
Fejcső szöge 71°–73,5°
Alsó tartó leesés 65-75 mm
Rost térfogati hányada 58% - 65%
Rétegek száma (DT terület) 12–18 réteg (0°/45°/90° tájolás)
01
Mechanikai érvényesítés
Fáradási vizsgálat az ISO 4210-6 szerint: 100 000 ciklus 1200 N terhelés mellett a pedálokra, repedés nem terjed. Fejcső ütközés: 18 kN statikus terhelés meghibásodás nélkül.
02
Felület és kivitel
Matt UD, fényes twill vagy nyers karbon felület. Átlátszó bevonat vastagsága 40-60 μm, UV-stabil, sárgás ΔE < 1,5 500 óra QUV után.
03
Kompatibilitás
Kúpos fejű cső (1-1/8” – 1-1/2”), menetes BB86-92 vagy T47 alsó konzol, lapos rögzítésű tárcsafék (160/140 mm-es rotor), átmenő tengely 12x100/12x142 mm.
⚙
Alkalmazási szegmensek
Országúti versenyzés Endurance/Gran Fondo Kavicsos minden út Pályakerékpározás E-bike átalakítás (tanúsítvánnyal)
▸ Szerelési és nyomatéki előírások
  • A szár előlapjának csavarjai: 5–6 N·m (karbon szerelési paszta szükséges a kormánycsőhöz)
  • Alsó konzol csészék: 40–50 N·m (menetes) / a préseléshez Loctite 641 szükséges
  • Tárcsaféknyereg csavarok: 8-10 N·m (menetrögzítő közepes erősségű)
  • Váltó akasztó: 3-4 N·m, cserélhető kieső típusú UDH kompatibilis
▸ Karbantartási és kezelési megjegyzések
  • Kerülje a felső csőre vagy az üléscsőre való rászorítást; a munkaállvány bilincsét csak a nyeregcsőre használja.
  • Ellenőrizzük, hogy az ütközés után nem levál-e, érmeütő teszttel (a hangmagasság-változás szétválást jelez).
  • Ne lépje túl a 8 N·m-t egyetlen, alátét vagy nyomatékhatároló nélküli szén-interfész alkatrészen sem.
  • Tárolási hőmérséklet -10°C és 50°C között, kerülje az acetonnal vagy fékfolyadékkal való közvetlen érintkezést.
ⓘ
A versenyző maximális súlyhatára
120 kg (fogaskerékkel együtt) közúti/kavicsos változatokhoz; 150 kg a megerősített e-bike tanúsítvánnyal rendelkező változathoz.
ⓘ
Garancia a festékre
2 év leválás vagy átlátszó bevonat hámlás ellen. Kőforgács nem fedve.
ⓘ
Di2/EPS belső útválasztás
Kompatibilis a Shimano Di2, SRAM AXS, Campagnolo EPS modellekkel. Belső csatornák 4 vezetékhez.
! ISO 4210-6 tanúsítvánnyal rendelkezik. A köteg sorozatszáma a nyomon követhetőség érdekében. 75 kg-os versenyzősúlyra optimalizált fekvés; testreszabás elérhető a merevség hangolásához.
