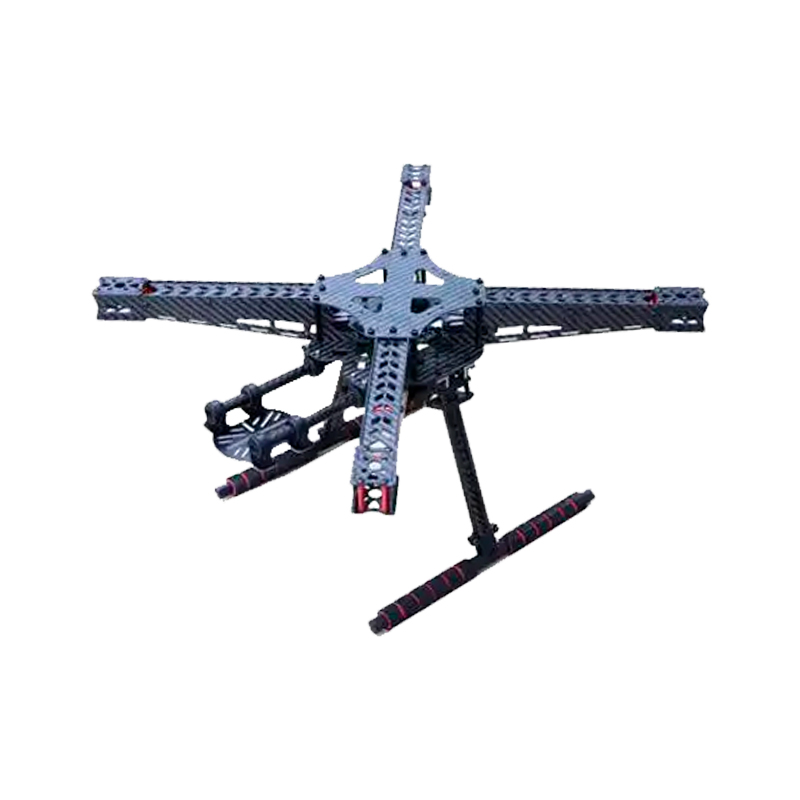

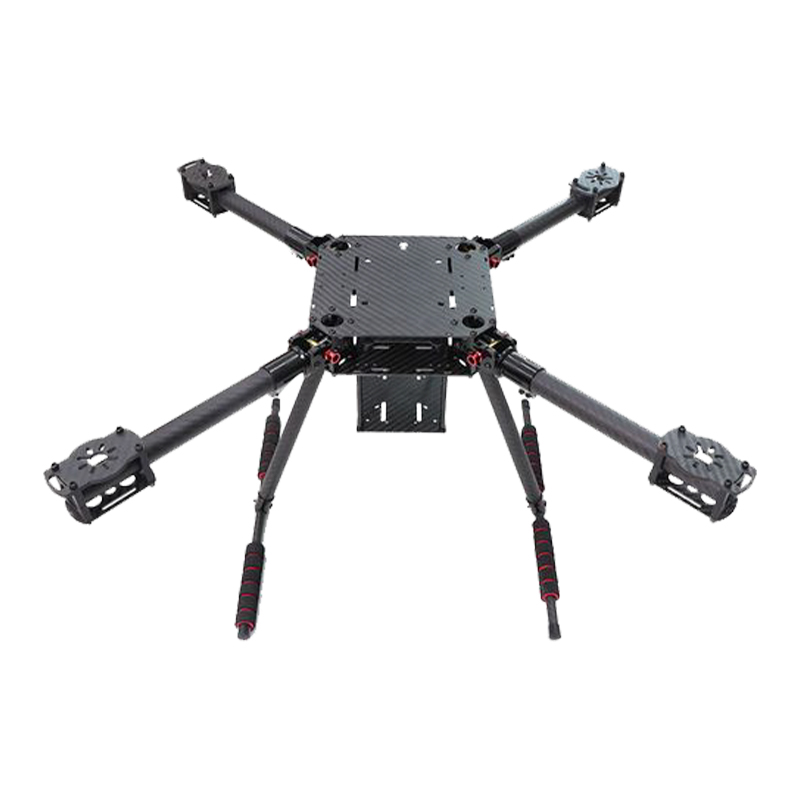

Szénszálas pilóta nélküli légijármű (UAV) futómű

A futómű a drónok kulcsfontosságú eleme leszálláskor, és hatalmas ütközési terhelést kell kibírnia. A szénszálas kompozit anyagok az ésszerű szerkezeti tervezés révén, mint például a méhsejt-szendvicsszerkezetek használata, nemcsak a súlyt csökkentik, hanem javítják az energia- és ütéselnyelő képességeket is, amelyek megvédhetik a drónok biztonságát leszálláskor.

Kapcsolat
Előző：Nem volt korábban termék.Következő：Szénszálas drón külső tetőfedő motorháztető
hatókör
REPÜLŐI MINŐSÉGŰ · VÁKUUMZSÁKOS
Szénszálas pilóta nélküli légijármű (UAV) futómű
A Carbon Fiber UAV Landing Gear egy többrotoros és rögzített szárnyú pilóta nélküli repülőgép-rendszerekhez tervezett szerkezeti alkatrész. A 3K twill szövésű szénszálból készült és epoxigyantával megerősített leszállórendszer nagy szilárdság/tömeg arányt alkalmaz a repülőgép maximális felszállási tömegének (MTOW) minimalizálása érdekében. A futóművet vákuumzsákos vagy autokláv eljárással gyártják, biztosítva az egyenletes falvastagságot és a belső szerkezeti integritást. Áramvonalas profilját úgy tervezték, hogy csökkentse az aerodinamikai légellenállást repülés közben, míg a szénszálas kompozitok benne rejlő rezgéscsillapító tulajdonságai védik a fedélzeti érzékelőket és a gimbal hasznos terheit a földetérés során.
40-60% Könnyebb, mint az alumínium
5-100 kg Terhelhetőség (MTOW)
-40-80°C Működési tartomány
Műszaki előírások
Anyag összetétele Toray szénszál/epoxigyanta mátrix
Felületi kidolgozás 3K matt / fényes twill vagy sima szövés
Súlycsökkentés 40-60%-kal könnyebb, mint az alumíniumötvözet alternatívái
Terhelhetőség Méretezhető 5 kg-ról 100 kg MTOW-ra
Hőstabilitás Működési tartomány from -40°C to 80°C
Alapvető előnyei
Nagy szakítószilárdság Korrózióállóság Fáradtság állóképesség Rezgéselnyelés EMC kompatibilis
A kompozit mátrix az ütközés hatására eloszlatja a kinetikus energiát, csökkentve a törzsre átvitt mechanikai feszültséget.
01
Nagy szakítószilárdság
Merev alátámasztást biztosít a nagy teherbírású UAV-knak, megtartva a szerkezeti geometriát maximális hasznos terhelés mellett.
02
Korrózióállóság
A fémes alkatrészekkel ellentétben a szénszál nem oxidálódik, így alkalmas tengeri és tengerparti műveletekre.
03
Fáradtság állóképesség
Ellenáll a szerkezeti felpuhulásnak az ismételt leszállási ciklusok során, meghosszabbítva a repülőgépváz üzemi élettartamát.
04
Rezgéselnyelés
A kompozit mátrix az ütközés hatására eloszlatja a kinetikus energiát, csökkentve a törzsre átvitt mechanikai feszültséget.
05
Elektromágneses kompatibilitás
Olyan távolságokkal tervezték, amelyek minimálisra csökkentik az alulra szerelt GPS antennák vagy átviteli modulok interferenciáját.
[A]
Mezőgazdasági permetező drónok
Támogatja a folyadéktartályok és a permetező hardverek nagy súlyát. A szénszál vegyszerállósága biztosítja, hogy a hajtómű nem romlik el, ha műtrágyáknak vagy növényvédő szereknek van kitéve.
[G]
Térinformatikai térképezés és felmérés
Stabil, könnyű platformot biztosít a LiDAR szkennerekhez és multispektrális kamerákhoz. A tömegmegtakarítás közvetlenül a nagyobb repülési állóképességet jelenti a nagy területű térképészeti küldetéseknél.
[S]
Kutatási és mentési (SAR) műveletek
Lehetővé teszi a gyors telepítést különböző környezetekben. A robusztus felépítés lehetővé teszi a leszállást egyenetlen vagy előkészítetlen terepen a támasztékok maradandó deformációja nélkül.
Karbantartási és üzemeltetési irányelvek
Telepítési óvintézkedések
1 Használjon nyomatékkorlátozó csavarokat a rögzítőcsavarok rögzítésekor, hogy megakadályozza a kompozit laminátum összenyomódását.
2 Szereljen fel gumi csillapító gyűrűket a futómű tartója és a szénszálas lemez közé, hogy még jobban elszigetelje a nagyfrekvenciás motorrezgéseket.
Ellenőrzés és tárolás
I Hatásvizsgálat: Bármilyen kemény leszállás után ellenőrizze a felületet, hogy nincs-e benne leválás vagy hajszáltörés. A sérült szénszálas alkatrészeket azonnal ki kell cserélni, mivel nem lehet őket kiegyenesíteni vagy hegeszteni.
II UV expozíció: Amíg UV-álló bevonattal kezelik, a hosszú távú tárolást árnyékos helyen kell végezni, hogy megakadályozzák a gyanta lebomlását az évek során.
III Tisztítás: Használjon nem súroló hatású tisztítószereket; kerülje az oldószer alapú tisztítószereket, amelyek befolyásolhatják az epoxigyanta felületet.
i Tanúsítvány UAV alkalmazásokhoz 25 kg-ig leszállási rugónként (statikus terhelés). Egyedi geometria elérhető bizonyos repülőgépvázakhoz. A tételvizsgálat magában foglalja a belső üregek ultrahangos vizsgálatát.
