A tiszta szénből készült szövet előnyeinek elemzése az autóipari szerkezetekben

Az autóiparban a hatékonyság, a teljesítmény és a biztonság könyörtelen törekvése anyagforradalmat katalizált, és a hangsúlyt a hagyományos fémekről a fejlett kompozitokra helyezte át. Ennek a váltásnak az élén áll Tiszta szén szőtt szövet . Ez a megtervezett anyag, amely egykor az űrrepülés és az elit motorsport területére korlátozódott, manapság egyre kritikusabb a nagy teljesítményű közúti autókban és a jövőbeli mobilitási megoldásokban. Ez az elemzés mélyrehatóan foglalkozik a tiszta szénszőtt szövet sokrétű előnyeivel, és megvizsgálja, hogy egyedi tulajdonságai hogyan alakítják át az autóipari tervezést és gyártást.

Rendkívül rugalmas szénszálas egyirányú UD erősítő szövet

Az anyag meghatározása: Mi az Tiszta szén szőtt szövet ?

Mielőtt felmérné az előnyeit, fontos megérteni, mi ez az anyag. Tiszta szén szőtt szövet egy textil, amelyet szénszálak összefonásával készítenek, mindegyik vékony, szorosan kötött szénatomokból áll. Ezeket a szöveteket nem használják önmagukban; polimer gyantával (például epoxival) impregnálják, hogy szénszál-erősítésű polimer (CFRP) kompozitot képezzenek. A szövött anyag biztosítja a szilárdságot és a merevséget, míg a gyanta mátrix összeköti a szálakat, átadja a terhelést, és meghatározza a kompozit környezeti ellenállását.

A szénszálas szövés anatómiája

A szénszövet alapvető egysége az izzószál, amely egy kócba van kötözve. Ezeket a kócokat azután ipari szövőszékeken lapos lapokká fonják. Ezeknek a kócoknak a specifikus módja határozza meg a szövet kezelési jellemzőit, burkolatát és mechanikai tulajdonságait.

• Szálak: Rendkívül vékony szénszálak, jellemzően ezrek kötegelve kócot alkotva.
• Vonó mérete: Egy számmal jelölve, például 3K vagy 12K, amely az egyetlen kócban lévő szálak számát (pl. 3000 vagy 12000) jelzi.
• Szövés minta: A lánc (hosszirányú) és vetülék (keresztirányú) kócok összefonásával létrejött építészeti mintázat.

Common felfedezése Szénszálas szövésű típusok autóalkatrészekhez

A szövés kiválasztása kritikus tervezési döntés, amely egyensúlyban tartja az esztétikát, az alakíthatóságot és a szerkezeti teljesítményt. Különböző szénszálas szövésű típusok autóalkatrészekhez az alkalmazás követelményei alapján kerülnek kiválasztásra.

• Sima szövés: A legalapvetőbb és legstabilabb minta, ahol minden kóc áthalad egymás alatt. Jó stabilitást biztosít, de alacsonyabb fedettséget biztosít összetett ívekhez.
• Twill Weave (2x2, 4x4): Átlós bordás minta jellemzi. A twill szövetek, különösen a 2x2, kiváló egyensúlyt biztosítanak a burkolhatóság és a stabilitás között, és a legfelismerhetőbb esztétika az autóipari alkalmazásokban.
• Szatén szövés (4-hám, 8-hám): A kócok többen áthaladnak, mielőtt egy alá kerülnének. Ez olyan szövetet hoz létre, amely kiválóan fedhető az összetett kontúrokhoz és nagy szilárdságú, de kevésbé stabil és nehezebben kezelhető.
• Egyirányú (UD) szövet: Bár nem szövés, az UD szövet minden párhuzamosan futó kócból áll. Ez nem egy igazi "szövött" szövet, de gyakran használják velük együtt, hogy maximális szilárdságot és merevséget helyezzenek el egyetlen, elsődleges terhelési irányban.

A legfontosabb előny: páratlan súlycsökkentés

A szénszálas kompozitok legjelentősebb és leghíresebb előnye a rendkívül alacsony sűrűség melletti rendkívüli szilárdság. Ez közvetlenül jelentős súlymegtakarítást jelent, ami a szent grál az autógyártásban.

Számszerűsítve a A szénszál előnyei a járművek súlyának csökkentésében

A hagyományos anyagok, például acél vagy alumínium CFRP-re cseréje 40-60%-os tömegcsökkenést eredményezhet ugyanazon alkatrész esetében, miközben gyakran növeli a szilárdságot. Ez a drámai megtakarítás kulcsfontosságú tényező a modern járműtervezésben.

• Közvetlen tömegcsökkentés: A könnyebb karosszériaelemek, alvázelemek és belső részek közvetlenül csökkentik a jármű saját tömegét.
• Leépítési kaszkád: Egy könnyebb járműhöz kisebb, könnyebb motorra van szükség az azonos teljesítmény eléréséhez, amihez viszont kisebb üzemanyagtartályra és kevésbé robusztus felfüggesztésre van szükség, ami a súlycsökkentés hasznos ciklusát hozza létre.
• Továbbfejlesztett teljesítmény/tömeg arány: A nagy teljesítményű járművek esetében ez a gyorsulás és agilitás egyetlen legfontosabb mutatója.

A Ripple hatása a teljesítményre és a hatékonyságra

A súlycsökkentés nem öncél; értéke a jármű dinamikájának és hatékonyságának mélyreható fejlesztésén keresztül realizálódik.

• Fokozott gyorsulás és fékezés: Egy könnyebb autónak kevesebb energiára van szüksége a gyorsításhoz, és kevesebb erőt a lassításhoz, így javul a 0-60 mph idő és a féktáv.
• Kiváló üzemanyag-hatékonyság és EV hatótáv: A belső égésű motorok esetében a kisebb tömeg jobb üzemanyag-fogyasztást jelent. Az elektromos járművek (EV) esetében kritikus fontosságú a hatótávolság növelése az akkumulátor méretének és tömegének növelése nélkül.
• Csökkentett kibocsátás: Az alacsonyabb üzemanyag-fogyasztás közvetlenül összefügg az alacsonyabb CO2-kibocsátással, így segítve a gyártókat a szigorú környezetvédelmi előírások betartásában.

Kivételes erő és merevség: a biztonság és a dinamika gerince

A könnyedségen túl, Tiszta szén szőtt szövet A kompozitok olyan mechanikai tulajdonságokat biztosítanak, amelyek felülmúlják a fémekét, közvetlenül hozzájárulva a jármű biztonságához és a menetdinamikához.

Kiváló szilárdság/tömeg arány a fémekhez képest

Egyenlő tömeg alapján értékelve a szénszálas kompozitok lényegesen erősebbek és merevebbek lehetnek, mint a nagy szilárdságú acélok vagy alumíniumötvözetek. Ez lehetővé teszi a könnyebb és robusztusabb alkatrészek tervezését.

• Szakítószilárdság: A szénszál rendkívül nagy ellenállást mutat a széthúzással szemben, ami döntő fontosságú a feszültség alatt álló szerkezeti elemek számára.
• Fajlagos merevség: A szénszál merevsége (rugalmassági modulusa) egységsűrűségre vetítve kiemelkedően magas, vagyis súlyához képest nagyon jól ellenáll a terhelés alatti deformációnak.

A torziós merevség fokozása a kiváló kezelhetőség érdekében

A torziós merevség az alváz csavarodással szembeni ellenállására utal. A merevebb futómű stabilabb alapot biztosít a felfüggesztés működéséhez, ami precízebb kezelhetőséget, jobb kanyarstabilitást és jobb visszajelzést ad a vezetőnek. A szénszálas kompozitok nagy fajlagos merevsége ideálissá teszi őket monokok és szerkezeti merevítők gyártásához, amelyek drámaian növelik a jármű torziós merevségét.

Hosszú távú érték: megvizsgálva a A szőtt szénszálas kompozitok tartóssága

A szénszál előnyei a kezdeti teljesítményen túl a hosszú távú megbízhatóságig és rugalmasságig terjednek, ami a a szövött szénszálas kompozitok tartóssága .

Korrózió- és fáradtságállóság

A fémekkel ellentétben a szénszál nem rozsdásodik és nem korrodálódik, ha nedvességnek, sónak vagy vegyszereknek van kitéve. Ezenkívül kiváló kifáradásállóságot mutat, ami azt jelenti, hogy repedés vagy meghibásodás nélkül ellenáll az ismétlődő igénybevételnek és terhelésnek, ami kritikus tulajdonság a vibrációnak és úthibáknak kitett alkatrészek esetében a jármű élettartama során.

• Korrózióállóság: Kiküszöböli a nehéz és összetett korróziógátló bevonatok szükségességét, hozzájárulva a hosszú távú súly- és karbantartási megtakarításhoz.
• Kiváló fáradtsági élettartam: A CFRP alkatrészek gyakran sokkal hosszabb kifáradási élettartammal rendelkeznek, mint az ezzel egyenértékű alumínium vagy acél alkatrészek, ami növeli a tartósságot és a biztonságot.

Ütéselnyelés és sérüléstűrés

Noha gyakran törékenynek tartják, a jól megtervezett szénszálas kompozitok kiválóan elnyelik az ütközési energiát. Ütközés esetén a kompozit szerkezetet úgy lehet megtervezni, hogy ellenőrzött módon zúzódjon, eloszlatva az energiát, amely egyébként átkerülne az utasoknak. A szövet szőtt jellege segít megvédeni a sérüléseket, megakadályozva, hogy katasztrofálisan továbbterjedjenek az egész szerkezeten.

Gyártási és tervezési szabadság: Feltárás Hogyan használják a karbonszövetet az autógyártásban

Ennek az anyagnak a gyakorlati alkalmazása legalább olyan fontos, mint belső tulajdonságai. Megértés hogyan használják a szénszövetet az autógyártásban feltárja a legfontosabb előnyt: a tervezési szabadságot.

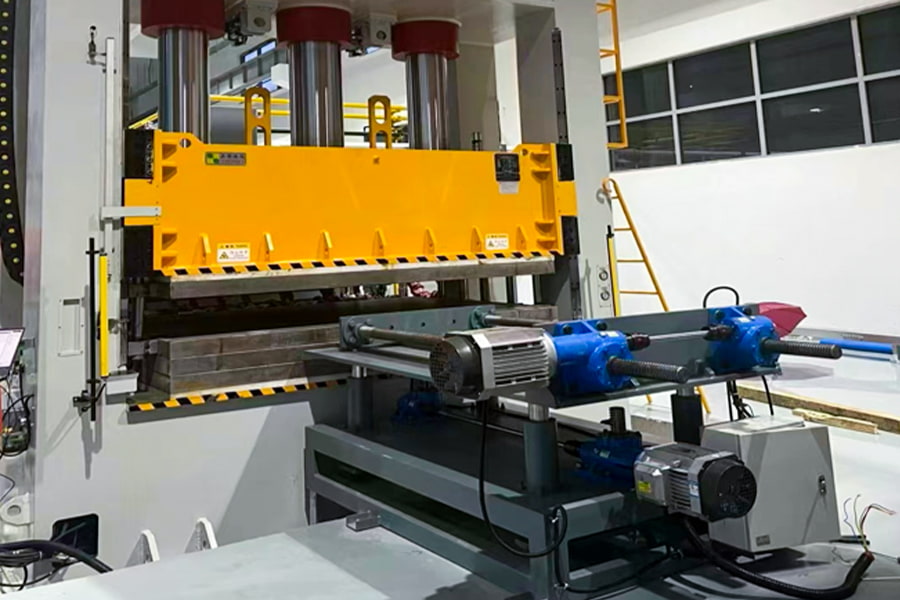

Sokoldalú alakítási eljárások összetett formákhoz

A száraz szövet rugalmas, és összetett, kétszeresen ívelt formákra teríthető. Ez lehetővé teszi nagyméretű, egy darabból álló alkatrészek létrehozását, amelyeket lehetetlen vagy megfizethetetlenül költséges lenne fémből előállítani. A speciális gyártók, mint Jiangyin Dongli New Materials Technology Co., Ltd. Használjon ki egy sor folyamatot, hogy a szövetet végső alkatrészekké alakítsa.

• Prepreg Layup és autoklávos kikeményítés: Gyantával (prepreg) előimpregnált és autoklávban magas hő és nyomás alatt kikeményített szövet használata a lehető legmagasabb minőség és teljesítmény érdekében.
• Gyanta transzfer fröccsöntés (RTM): A száraz szövetet zárt öntőformába helyezik, és nyomás alatt injektálják a gyantát, amely ideális összetett, nagy volumenű gyártáshoz.
• Nedves elrendezés: Manuálisabb eljárás, ahol a gyantát kézzel hordják fel a száraz szövetre nyitott formában, alkalmas prototípusok készítésére és kis mennyiségű alkatrészekre.

Innovatív és aerodinamikus tervezések lehetővé tétele

Ez az alakíthatóság lehetővé teszi a tervezők számára, hogy kiszabaduljanak a fémbélyegzés korlátai alól. Funkciókat integrálhatnak, organikusabb és aerodinamikailag hatékonyabb formákat hozhatnak létre, valamint csökkenthetik a szükséges alkatrészek és rögzítőelemek számát, tovább csökkentve a súlyt és leegyszerűsítve az összeszerelést.

Kiegyensúlyozott nézet: Az autókban használt szénszál költsége és teljesítménye

Bármely elemzés hiányos lenne, ha nem foglalkozna a széles körű elterjedtség elsődleges akadályával: a költségekkel. A szénszál használatára vonatkozó döntés állandó értékelése költség vs teljesítmény szénszál autókban .

Az alábbi táblázat a költség-teljesítmény számítást befolyásoló kulcstényezők egyértelmű összehasonlítását nyújtja.

GYIK

A szénszál erősebb az acélnál?

Az a súly-súly alapon , igen, a szénszálas kompozitoknak sokkal nagyobb a szilárdság/tömeg arány és a merevség/tömeg arány, mint a nagy szilárdságú acéloké. Ez azt jelenti, hogy a szénszálból készült alkatrész erősebb és lényegesen könnyebb is lehet, mint egy ezzel egyenértékű acél alkatrész. Abszolút értelemben azonban egy vastag, tömör acéldarabnak nagyobb a szakítószilárdsága, mint a vékony szén-laminátumnak. A szénszál fő előnye, hogy hatalmas erőt biztosít a nehéz súly büntetés nélkül.

Miért olyan drága a szénszál az autóipari alkalmazásokban?

A magas költség több tényezőből adódik: a szénszál-prekurzor előállításának és filamentummá alakításának energiaigényes folyamata; az összetett, gyakran lassú és munkaigényes gyártási folyamatok, mint például a felrakás és az autoklávban történő kikeményítés; valamint az epoxigyanták és egyéb nyersanyagok magas ára. Ezenkívül a minőség-ellenőrzés kritikus fontosságú, és kifinomult berendezéseket és szakértelmet igényel. Bár az automatizálás és az új technológiák csökkentik a költségeket, továbbra is prémium anyag. Az integrált gyártásra koncentráló cégek, mint pl Jiangyin Dongli New Materials Technology Co., Ltd. , azon dolgoznak, hogy optimalizálják ezeket a folyamatokat a műszaki ágazatok költséghatékonyságának javítása érdekében.

Javíthatók a szénszálas autóalkatrészek?

Igen, a sérült szénszálas alkatrészek gyakran javíthatók, de ez egy speciális készség, amely nagyon különbözik a fémjavítástól. A folyamat során felmérik a sérülés mértékét, gondosan eltávolítják a sérült szálakat és gyantát, majd új, előre kikeményített foltokat ragasztanak, vagy nedves fektetést végeznek új szövettel és gyantával, majd ezt követi a kikeményedés. A javítás során helyre kell állítani a szerkezeti épséget és az esztétikus felületet is. A kritikus szerkezeti elemeknél a biztonság érdekében gyakran a javítás helyett a cserét javasolják.

Melyek a szénszálak tömeggyártású autókban való használatának fő hátrányai?

Az elsődleges hátrány a költség, amint azt fentebb részleteztük. További kihívások közé tartozik a fémbélyegzéshez képest hosszabb gyártási ciklusidők, a kompozit alkatrészek újrahasznosításának nehézségei az élettartam végén, valamint az UV-lebomlásra való hajlam, ha nincs megfelelően bevonva (a gyanta sárgulhat és gyengülhet). Ezen okok miatt a sorozatgyártású autókban való felhasználása jelenleg csak a nagy értékű vagy kritikus teljesítményű alkatrészek kiválasztására korlátozódik, bár az akadályok leküzdésére irányuló kutatások folyamatban vannak.

Hogyan befolyásolja a szövésminta megválasztása az utolsó alkatrész tulajdonságait?

A szövési minta a kompozit viselkedésének alapvető mozgatórugója. A sima szövésű minden irányban kiegyensúlyozott tulajdonságokat kínál, de kevésbé fedhető. A sávolyfonás jobb illeszkedést biztosít az összetett formákhoz, és számos látható autóalkatrész szabványa. A szatén szövés a legmagasabb drapírozhatóságot és száldomináns mechanikai tulajdonságokat kínálja, ideális a mélyen kontúrozott szerkezeti részekhez. Egyirányú (UD) A szövet lehetővé teszi a mérnökök számára, hogy az erőt pontosan ott helyezzék el, ahol a legnagyobb szükség van rá, optimalizálva a súlyt és a teljesítményt, de több rétegre van szükség különböző szögekben a terhelések minden irányból történő kezelésére. A választás stratégiai kompromisszum az esztétika, a gyárthatóság és a mechanikai követelmények között.
