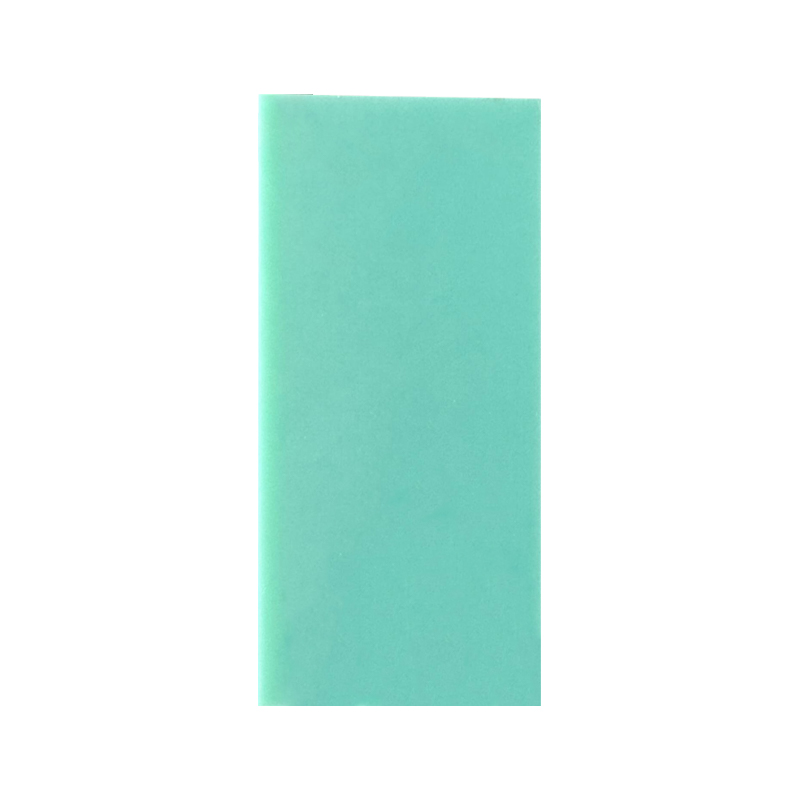

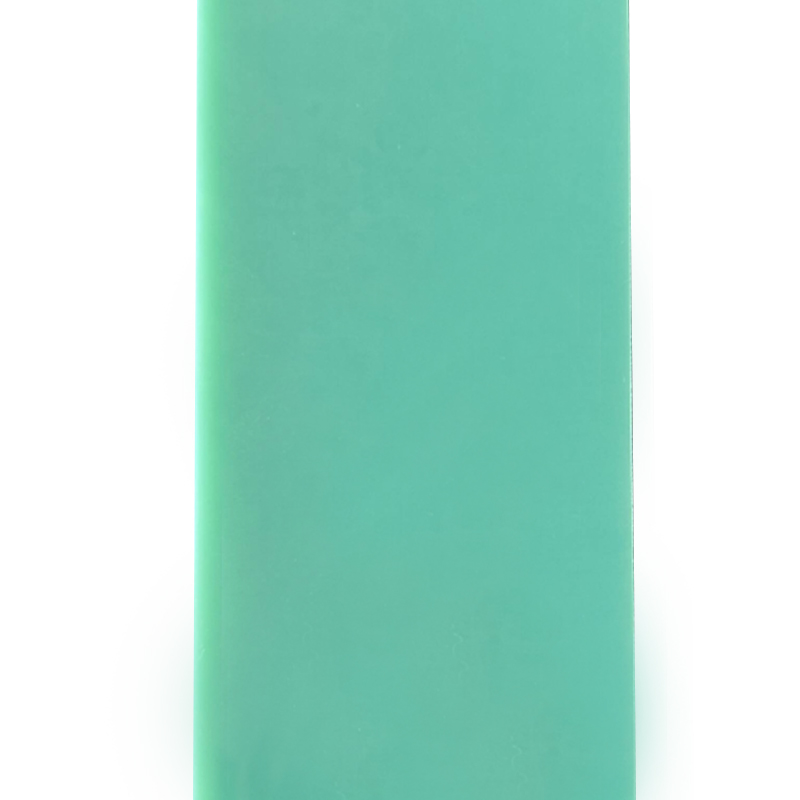

Epoxigyanta üvegszálas szigetelőtábla

Kapcsolat
Előző：Nem volt korábban termék.Következő：Nincs következő termék
hatókör
FR-4 / G11 SOROZAT
Epoxigyanta üvegszálas szigetelőtábla
Folyamatos E-üveg szövetrétegek brómozott epoxigyantával impregnálva, 160°C-on és 14 MPa-on préselve. Dielektromos szilárdság 20-28 kV/mm (ASTM D149), vízfelvétel ≤0,15% 24 órás merítés után. Üzemi hőmérsékleti osztály F (155°C), UL 94 V-0 tűzveszélyességi besorolással. Vastagság 0,3 mm-től 50 mm-ig, természetes zöld, fehér, sárga és fekete színben kapható elektromos szigeteléshez és szerkezeti szereléshez.
Termikus osztály F (155°C)
UL gyúlékonyság 94 V-0
Dielektromos 20-28 kV/mm
▸ Technikai előnyök
  • Ívellenállás: 180 másodperc követés nélkül (ASTM D495), nagyfeszültségű kapcsolóberendezésekhez és kontaktorokhoz.
  • Alacsony disszipációs tényező: Tan δ 0,015–0,02 1 MHz-en, megőrzi a jel integritását a nagyfrekvenciás PCB alkalmazásokban.
  • Megmunkálási stabilitás: Sorjamentes fúrás keményfém szerszámokkal; ≥0,8 mm-es lyukátmérőnél szabályozott delamináció.
  • Nedvességállóság: Szigetelési ellenállás megtartása >95% 96 óra elteltével 95% relatív páratartalom mellett.
▸ Mechanikai és elektromos adatok
Hajlítószilárdság (hosszirányban) 350-450 MPa
Szakítószilárdság 280-340 MPa
Nyomószilárdság 350-420 MPa
Térfogat-ellenállás 10⁷ – 10⁸ MΩ·cm
CTI (összehasonlító követés) 175–200 V (PLC 3)
⎯
Mérettűrések
0,5-1,6 mm ±0,10 mm
1,6 – 3,0 mm ±0,15 mm
3,0 – 6,0 mm ±0,20 mm
Hosszúság/szélesség ≤1000 mm ±2,0 mm
⎯
Termikus és vegyi
  • Folyamatos üzemelés: 130°C – 155°C
  • Hővezetőképesség: 0,25–0,35 W/(m·K)
  • Vegyi ellenállás: aceton, etanol, ásványi olajok
  • Kerülendő: tömény kénsav
⎯
Feldolgozási paraméterek
  • Nyírási vastagság ≤3 mm
  • Fúrási előtolás: 0,05–0,10 mm/ford
  • Orsó fordulatszám: 20k-40k RPM
  • Előmelegítés 80°C-ra >2 mm lyukasztáshoz
◆ Alkalmazási területek (IEC 60893, NEMA LI-1 szerint tanúsítva)
Kapcsolóberendezés sorompók Gyűjtősín tartók PCB tesztkészülékek Transzformátor távtartók Motornyílás ékei Íves csúszdalemezek Szigetelő alátétek
RoHS-kompatibilis · REACH SVHC-mentes · Halogénmentes minőség elérhető (IEC 61249-2-21)
Tárolás és kezelés
▸ Tartsa laposan az éltámasztott raklapokon. Maximális kötegmagasság 800 mm a vetemedés elkerülése érdekében.
▸ Páratartalom tartomány: 40% – 70% relatív páratartalom. Hosszan tartó expozíció >80% RH 0,3% fölé növelheti a vízfelvételt.
▸ Kerülje a közvetlen érintkezést réz- vagy csupasz acélfelületekkel a hosszú távú tárolás során (oxidációs kockázat).
Gyakori kérdések és megjegyzések
Max üzemi feszültség? 2,5 kV/mm vastagság AC esetén (60%-os leértékelés DC esetén).
Utóalakítási képesség? Kikeményedés után nincs hőformázás; csak előre impregnált lapok.
Vákuumban gázkibocsátás? TML 0,45%, CVCM 0,08% — vákuumkamrákhoz alkalmas.
Vetedés szabályozás? A 120°C-on 2 órás izzítás csökkenti a megmunkálás utáni maradék feszültséget.
ⓘ Tanúsítási lehetőségek: MIL-I-24768, GB/T 1303.1, UL elismert (E szám elérhető). A tétel nyomon követhetőségét tartalmazza. A mechanikai értékek 1,6 mm vastagságon alapulnak, hosszirányban.
